[멋사 로켓단 인턴쉽] 추가 작업 - Stamp Effect

목차

---

멋쟁이사자처럼 로켓단 인턴쉽

25.08.17

도장 생성 함수

: 도장 Sprite를 가진 GameObject를 프리팹으로 받아서 승인 버튼을 눌렀을 때는 승인 도장 Sprite를, 반려 버튼을 눌렀을 때는 반려 도장 Sprite를 서류 위에 띄우도록 구현

--> 이때, 도장 Sprite는 서류 Object의 자식으로 붙어서 서류가 처리되어 사라질 때 서류와 같이 붙어서 이동하고 사라지도록



>> 도장 프리팹 생성

: 빈 게임 오브젝트에 SpriteRenderer만 추가하여 Sprite를 바인딩한 후, Prefab화



>> 코드 작성

: 처음엔 InteractionUIController.cs에서 도장 프리팹을 받아서 누른 버튼에 따라 해당하는 도장이 찍히도록 했음.



- DocumentController.cs

<hide/>
// 도장 생성 함수
public void ShowStamp(GameObject stampPrefab)
{
    if (stampPrefab == null || _docObj == null) return;

    // 서류 Object를 도장 Object의 부모로 설정하여 생성
    GameObject stampObj = Instantiate(stampPrefab, _docObj.transform);

    // 도장 위치 설정
    Vector2 stampPos = new Vector2(1f, -2f);    // 도장 위치 고정, 추후 수정 가능
    stampObj.transform.localPosition = stampPos;

    // TODO: 도장 찍히는 연출
}



- InteractionUIController.cs

<hide/>
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class InteractionUIController : MonoBehaviour
{
    [SerializeField] private RectTransform _rectTransform;
    [SerializeField] private CanvasGroup _canvasGroup;
    [SerializeField] private Button _acceptButton;
    [SerializeField] private Button _negativeButton;
    [SerializeField] private Button _pauseButton;

    [Header("도장 관련")]
    [SerializeField] private GameObject approvalStampPrefab;
    [SerializeField] private GameObject deniedStampPrefab;

    private void Awake()
    {
        //버튼 클릭이벤트 등록
        _acceptButton.onClick.AddListener(OnClickAcceptButton);
        _negativeButton.onClick.AddListener(OnClickNegativeButton);
        _pauseButton.onClick.AddListener(OnClickPauseButton);
    }

    public void OnClickAcceptButton()
    {
        Classification.Instance.confirm = true; //승인버튼 클릭시 서류 승인
        Classification.Instance.DocumentClassification(); // 서류 분류 메소드 호출
        AudioManager.Instance.SFX.PlayStamp();
        GameManager.Instance.GetDocumentController().ShowStamp(approvalStampPrefab);
    }

    public void OnClickNegativeButton()
    {
        Classification.Instance.confirm = false; //반려버튼 클릭시 서류 반려
        Classification.Instance.DocumentClassification(); // 서류 분류 메소드 호출
        AudioManager.Instance.SFX.PlayStamp();
        GameManager.Instance.GetDocumentController().ShowStamp(deniedStampPrefab);
    }

    public void OnClickPauseButton()
    {
        GameManager.Instance.PauseGame();
        UIManager.Instance.popupUIController.ShowPauseUI();
        AudioManager.Instance.SFX.PlayButtonClick();
    }
}



>> 코드 수정

: 하지만 역할을 깔끔하게 정리하려면 DocumentController에서 도장 프리팹을 받고, 도장을 선택하는 것까지 관리하는 것이 나을 것 같다는 생각에 DocumentController에서 처리하도록 옮김



- DocumentController.cs

<hide/>
[Header("도장 관련")]
[SerializeField] private GameObject approvalStampPrefab;
[SerializeField] private GameObject deniedStampPrefab;

public void ShowStamp(bool isApproved)
{
    if (_docObj == null) return;

    GameObject prefab = isApproved ? approvalStampPrefab : deniedStampPrefab;
    GameObject currentStamp = Instantiate(prefab, _docObj.transform);

    Vector2 stampPos = new Vector2(1f, -2f);
    currentStamp.transform.localPosition = stampPos;

    // TODO: 도장 찍히는 연출
}



- InteractionUIController.cs

<hide/>
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class InteractionUIController : MonoBehaviour
{
    [SerializeField] private RectTransform _rectTransform;
    [SerializeField] private CanvasGroup _canvasGroup;
    [SerializeField] private Button _acceptButton;
    [SerializeField] private Button _negativeButton;
    [SerializeField] private Button _pauseButton;

    private void Awake()
    {
        //버튼 클릭이벤트 등록
        _acceptButton.onClick.AddListener(OnClickAcceptButton);
        _negativeButton.onClick.AddListener(OnClickNegativeButton);
        _pauseButton.onClick.AddListener(OnClickPauseButton);
    }

    public void OnClickAcceptButton()
    {
        Classification.Instance.confirm = true; //승인버튼 클릭시 서류 승인
        Classification.Instance.DocumentClassification(); // 서류 분류 메소드 호출
        AudioManager.Instance.SFX.PlayStamp();
        GameManager.Instance.GetDocumentController().ShowStamp(true);
    }

    public void OnClickNegativeButton()
    {
        Classification.Instance.confirm = false; //반려버튼 클릭시 서류 반려
        Classification.Instance.DocumentClassification(); // 서류 분류 메소드 호출
        AudioManager.Instance.SFX.PlayStamp();
        GameManager.Instance.GetDocumentController().ShowStamp(false);
    }

    public void OnClickPauseButton()
    {
        GameManager.Instance.PauseGame();
        UIManager.Instance.popupUIController.ShowPauseUI();
        AudioManager.Instance.SFX.PlayButtonClick();
    }
}

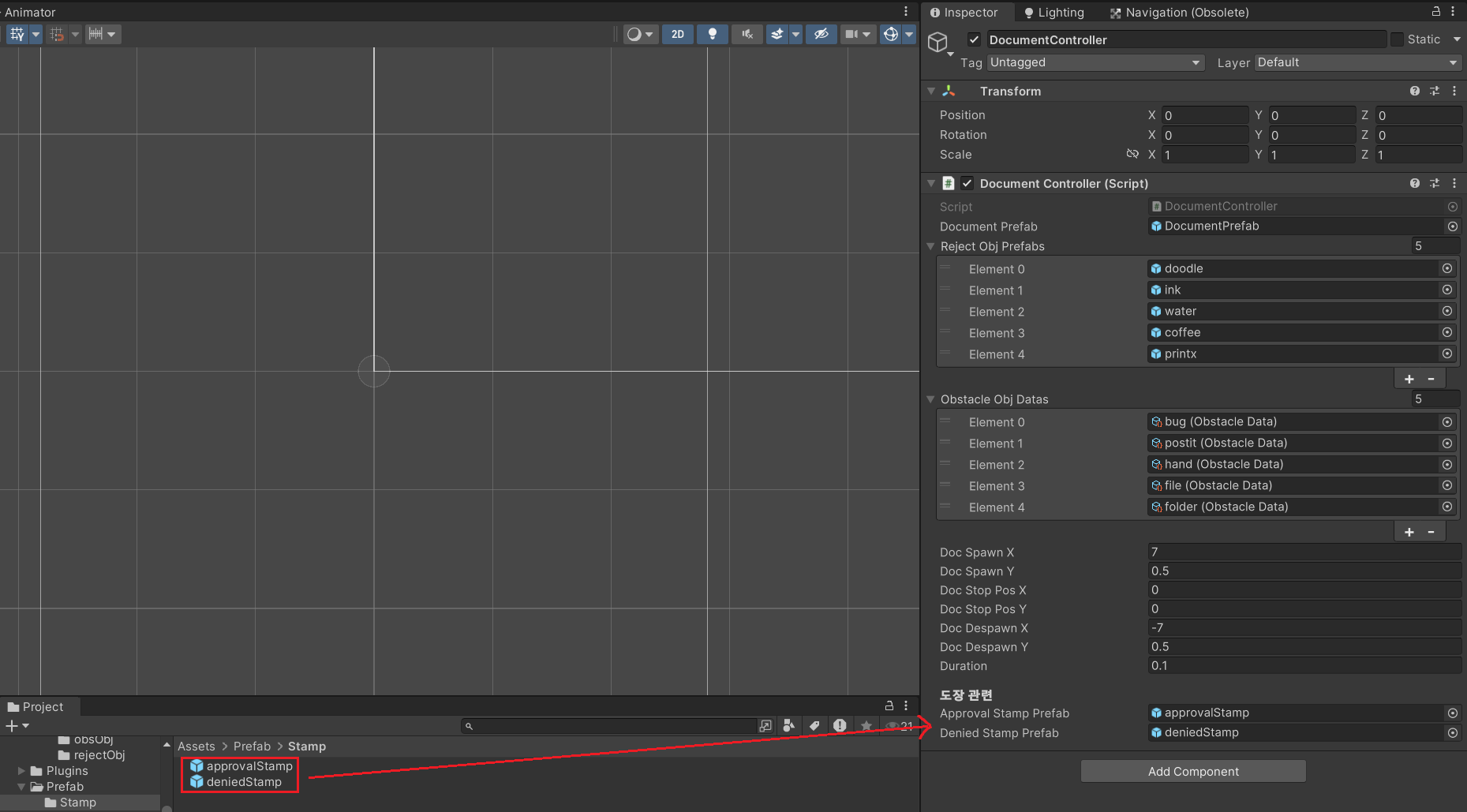

>> 도장 프리팹 바인딩



문제 발생 및 해결 과정

: 도장 Sprite가 서류보다 아래에 생성되는 문제

--> 여러 번 테스트 했을 때, 어떤 경우는 맨 위, 어떤 경우는 맨 뒤에 나오는 버그가 발생

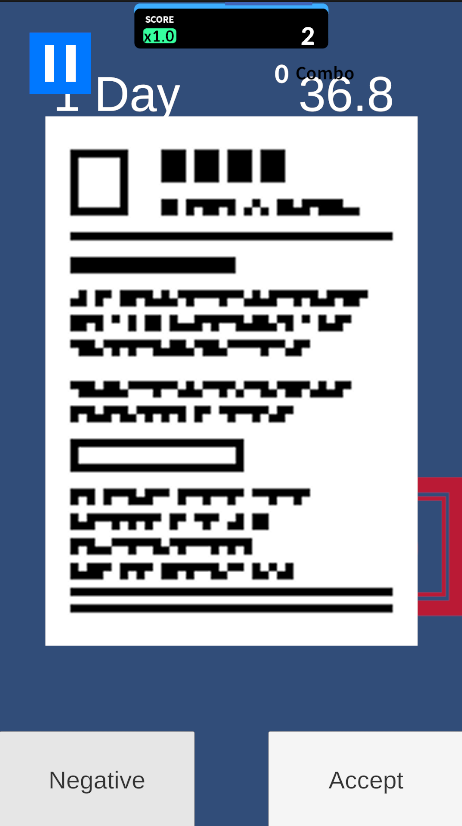

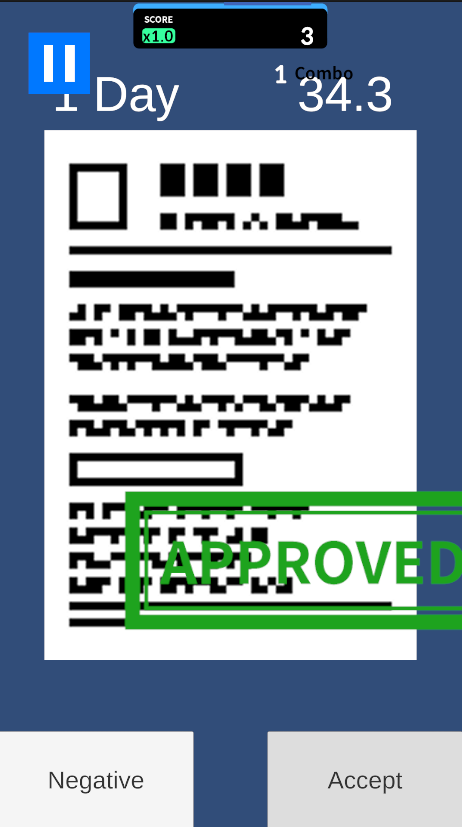

(좌) 맨 뒤에 나오는 경우 / (우) 맨 위에 나오는 경우



>> 해결 과정

1. SetAsLastSibling()을 사용

: Unity에서 Hierarchy에 나열된 순서대로 UI 요소가 렌더링되기 때문에, Hierarchy상 가장 아래에 있는 요소가 마지막에 렌더링되어 UI상 가장 위에 위치하게 된다.

--> 따라서 SetAsLastSibling()를 사용하여 도장 Prefab을 Hierarchy의 가장 아래로 내려서 가장 위에 위치하도록 한다.



※ Unity Documentation - Transform.SetAsLastSibling()

https://docs.unity3d.com/6000.2/Documentation/ScriptReference/Transform.SetAsLastSibling.html



- 작성한 코드

<hide/>
public void ShowStamp(bool isApproved)
{
    if (_docObj == null) return;

    GameObject prefab = isApproved ? approvalStampPrefab : deniedStampPrefab;
    GameObject currentStamp = Instantiate(prefab, _docObj.transform);

    Vector2 stampPos = new Vector2(1f, -2f);
    currentStamp.transform.localPosition = stampPos;
    currentStamp.transform.SetAsLastSibling();

    // TODO: 도장 찍히는 연출
}



▶ 그래도 여전히 같은 문제가 발생했다.



2. 월드 좌표를 유지하지 않도록 설정

: SetParent()에서 월드 좌표를 유지(true)하면 도장 프리팹을 Instantiate()하는 과정에서 월드 좌표/로컬 좌표 처리 방식이 Unity 내부 상황에 따라 달라져서 Stamp가 최상단이 되지 않는 경우가 발생할 수 있다.

--> 도장 프리팹을 생성할 때 worldPositionStays를 false로 설정



※ Unity Documentation - Transform.SetParent()

https://docs.unity3d.com/ScriptReference/Transform.SetParent.html



- 작성한 코드

<hide/>
public void ShowStamp(bool isApproved)
{
    if (_docObj == null) return;

    GameObject prefab = isApproved ? approvalStampPrefab : deniedStampPrefab;
    GameObject currentStamp = Instantiate(prefab, _docObj.transform, false);

    Vector2 stampPos = new Vector2(1f, -2f);
    currentStamp.transform.localPosition = stampPos;
    currentStamp.transform.SetAsLastSibling();

    // TODO: 도장 찍히는 연출
}



▶ 수정해도 동일한 문제 발생, 심지어 어떤 경우에는 승인 도장은 서류 위에, 반려 도장은 서류 아래에 나오기도 한다.

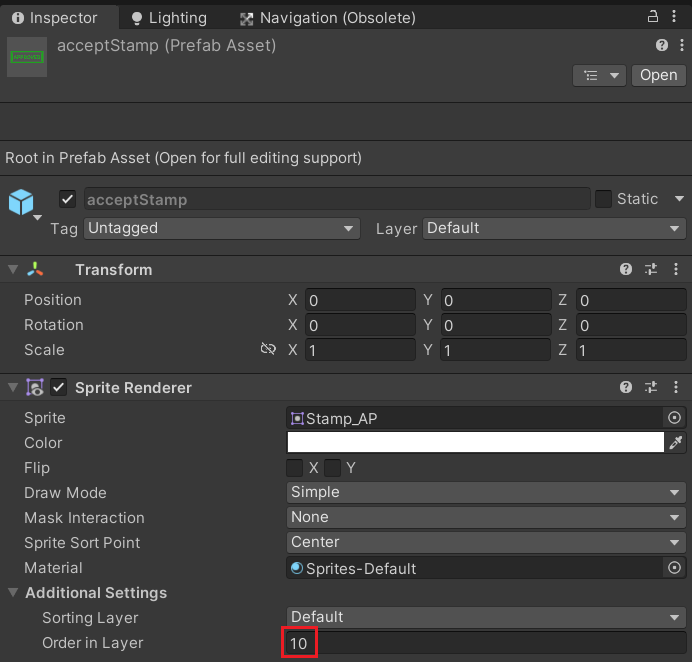

3. Order in Layer 설정

: Document와 Stamp 모두 Image가 아니라 SpriteRenderer 기반이기 때문에 Image처럼 Hierarchy 순서에 따라 그려지는 것이 아니라 Sorting Layer와 Order in Layer 값에 의해 결정된다.

--> 결국 SetAsLastSibling()은 SpriteRenderer에 전혀 영향을 주지 않으며, Stamp 프리팹의 Order in Layer를 10으로 설정 (반려 요소의 Order in Layer는 5, 장애물의 Order in Layer는 6이기 때문에 그보다 우선순위를 높임)



- 작성한 코드

<hide/>
// 도장 생성 함수
public void ShowStamp(bool isApproved)
{
    if (_docObj == null) return;

    GameObject prefab = isApproved ? approvalStampPrefab : deniedStampPrefab;
    GameObject currentStamp = Instantiate(prefab, _docObj.transform, false);

    currentStamp.transform.localPosition = new Vector2(1f, -2f);

    // TODO: 도장 찍히는 연출
}



▶ 드디어 문제가 해결됐다!



최종 코드

1. DocumentController.cs

<hide/>
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.Serialization;
using DG.Tweening;
using UnityEngine.UI;

public class DocumentController : MonoBehaviour
{
    //서류 프리팹
    [SerializeField] private GameObject _documentPrefab;
    //반려 요소 프리팹 (0:낙서, 1:잉크번짐, 2:커피 쏟음, 3:물쏟음, 4:인쇄불량)
    [SerializeField] private List<GameObject> _rejectObjPrefabs;
    //장애물 프리팹 (0:날벌레, 1:포스트 잇, 2:요구자 손, 3:파일철, 4:서류봉투)
    [SerializeField] private List<ObstacleData> _obstacleObjDatas;

    //서류 및 장애물 데이터
    private DocumentData _currentDocument;
    private List<ObstacleInstance> _currentObstacles = new List<ObstacleInstance>();

    //생성된 서류 및 장애물 오브젝트
    private GameObject _docObj;
    private GameObject _rejectObj;
    private List<GameObject> _obstacleObjs = new List<GameObject>();

    //서류 사이즈(반려요소 스폰지점 산출에 사용)
    private Vector3 _documentSize;

    //날짜 수
    private int _day;

    //서류 스폰 포인트
    [SerializeField] private float _docSpawnX;
    [SerializeField] private float _docSpawnY;

    //서류 도착 포인트
    [SerializeField] private float _docStopPosX;
    [SerializeField] private float _docStopPosY;

    //서류 디스폰 포인트
    [SerializeField] private float _docDespawnX;
    [SerializeField] private float _docDespawnY;

    //이동 시간
    [SerializeField] private float _duration;

    [Header("도장 관련")]
    [SerializeField] private GameObject approvalStampPrefab;
    [SerializeField] private GameObject deniedStampPrefab;

    public void InitDocuments()
    {
        Classification.Instance.docController = this;
        _currentObstacles.Clear();
        _obstacleObjs.Clear();

        var renderer = _documentPrefab.GetComponent<SpriteRenderer>();
        _documentSize = renderer != null ? renderer.bounds.size : Vector3.one;

        CreateDocument();
    }

    //서류 타입 결정 함수
    void CreateDocument()
    {
        _currentDocument = new DocumentData();

        _currentDocument.documentType = (Random.Range(0, 2) == 0);
        Classification.Instance.clean = _currentDocument.documentType;

        _currentDocument.rejectObjIdx = Random.Range(0, _rejectObjPrefabs.Count);


        // todo: if 피버타임이라면
        // {
        //     _currentDocument.documentType = true
        // }

        // 반려 요소 크기 캐싱
        var rejectRenderer = _rejectObjPrefabs[_currentDocument.rejectObjIdx].GetComponent<SpriteRenderer>();

        Vector3 rejectSize = rejectRenderer != null ? rejectRenderer.bounds.size : Vector3.zero;

        float minX = -_documentSize.x / 2f + rejectSize.x / 2f;
        float maxX = _documentSize.x / 2f - rejectSize.x / 2f;
        float minY = -_documentSize.y / 2f + rejectSize.y / 2f;
        float maxY = _documentSize.y / 2f - rejectSize.y / 2f;

        _currentDocument.spawnPosX = Random.Range(minX, maxX);
        _currentDocument.spawnPosY = Random.Range(minY, maxY);


        //장애물 타입 결정 함수로
        CreateObstacle();
    }

    //장애물 타입 결정 함수
    void CreateObstacle()
    {
        _day = GameManager.Instance.GetTimeController()._day;

        int diffiycult = (_day / 5) + 1;
        int obstacleType = Random.Range(0, _obstacleObjDatas.Count);

        if (obstacleType == 0 || obstacleType == 1) // 날벌레, 포스트잇
        {
            for (int i = 0; i < diffiycult; i++)
            {
                var obstacle = new ObstacleInstance();
                obstacle.obstacleObjIdx = obstacleType;
                obstacle.prefab = _obstacleObjDatas[obstacleType].obstaclePrefab;
                obstacle.spawnPos = new Vector2(
                    Random.Range(-_documentSize.x / 2f, _documentSize.x / 2f),
                    Random.Range(-_documentSize.y / 2f, _documentSize.y / 2f)
                );
                obstacle.processCount = 1;
                _currentObstacles.Add(obstacle);
            }
        }
        else if (obstacleType == 2) // 손
        {
            var obstacle = new ObstacleInstance();
            obstacle.obstacleObjIdx = obstacleType;
            obstacle.prefab = _obstacleObjDatas[obstacleType].obstaclePrefab;
            obstacle.spawnPos = new Vector2(1f, -2f);   //로컬 위치 고정 (todo:추후 도장찍는 위치 결정나면 바꿔야함)
            obstacle.processCount = diffiycult;
            _currentObstacles.Add(obstacle);
        }
        else // 서류철, 폴더
        {
            var obstacle = new ObstacleInstance();
            obstacle.obstacleObjIdx = obstacleType;
            obstacle.prefab = _obstacleObjDatas[obstacleType].obstaclePrefab;
            obstacle.spawnPos = Vector2.zero;
            obstacle.processCount = diffiycult;
            _currentObstacles.Add(obstacle);
        }

        //서류 생성 함수로
        SpawnDocument();
    }

    // 서류 생성 함수
    void SpawnDocument()
    {
        _obstacleObjs.Clear();

        // 서류 생성
        _docObj = DocumentPool.Instance.GetObject(_documentPrefab, new Vector3(7, 0.5f, 0), Quaternion.identity);
        _docObj.transform.SetParent(this.transform, true);

        // 서류 타입에 따라 반려 요소 생성
        if (!_currentDocument.documentType)
        {
            _rejectObj = DocumentPool.Instance.GetObject(
                _rejectObjPrefabs[_currentDocument.rejectObjIdx], Vector3.zero, Quaternion.identity
            );

            // (부모: 서류 오브젝트)
            _rejectObj.transform.SetParent(_docObj.transform, false);
            _rejectObj.transform.localPosition = new Vector3(
                _currentDocument.spawnPosX, _currentDocument.spawnPosY, 0f
            );
        }


        // 확률에 따라 장애물 생성
        float chance = Mathf.Clamp(_day * 5f, 0f, 100f);
        if (Random.Range(0f, 100f) < chance)
        {
            Classification.Instance.obstacle = true;

            foreach (ObstacleInstance obstacle in _currentObstacles)
            {
                var obj = DocumentPool.Instance.GetObject(obstacle.prefab, Vector3.zero, Quaternion.identity);

                //(부모: 서류 오브젝트)
                obj.transform.SetParent(_docObj.transform, false);
                obj.transform.localPosition = new Vector3(
                    obstacle.spawnPos.x,
                    obstacle.spawnPos.y,
                    0f
                );

                _obstacleObjs.Add(obj);

                var obstacleController = obj.GetComponent<ObstacleController>();
                if (obstacleController != null)
                {
                    obstacleController.Initialize(this, obstacle.processCount);
                }
            }
        }

        //서류 등장 연출
        _docObj.transform.DOMove(new Vector3(_docStopPosX, _docObj.transform.position.y, _docObj.transform.position.z), _duration)
            .SetEase(Ease.Linear)
            .OnComplete(() =>
            {
                _docObj.transform.DOMove(new Vector3(_docObj.transform.position.x, _docStopPosY, _docObj.transform.position.z), _duration)
                    .SetEase(Ease.Linear);
            });

        //todo: 버튼 클릭 활성화
    }

    // 도장 생성 함수
    public void ShowStamp(bool isApproved)
    {
        if (_docObj == null) return;

        GameObject prefab = isApproved ? approvalStampPrefab : deniedStampPrefab;
        GameObject currentStamp = Instantiate(prefab, _docObj.transform, false);

        currentStamp.transform.localPosition = new Vector2(1f, -2f);

        // TODO: 도장 찍히는 연출
    }


    //장애물이 치워지면 호출될 함수
    public void ObstacleCleared(GameObject obstacleObj)
    {
        if (_obstacleObjs.Contains(obstacleObj))
        {
            _obstacleObjs.Remove(obstacleObj);
        }

        if (_obstacleObjs.Count == 0)
        {
            Classification.Instance.obstacle = false;
        }
    }

    // 서류 치우기 함수
    public void RemoveDocument()
    {
        //todo: 버튼 연타 방지

        //서류 퇴장 연출
        _docObj.transform.DOMove(new Vector3(_docObj.transform.position.x, _docDespawnY, _docObj.transform.position.z), _duration)
            .SetEase(Ease.Linear)
            .OnComplete(() =>
            {
                _docObj.transform.DOMove(new Vector3(_docDespawnX, _docObj.transform.position.y, _docObj.transform.position.z), _duration)
                    .SetEase(Ease.Linear)
                    .OnComplete(() => ReloadDocument());
            });
    }

    public void ReloadDocument()
    {
        if (_docObj != null)
        {
            // 자식 오브젝트들을 먼저 풀에 반환
            for (int i = _docObj.transform.childCount - 1; i >= 0; i--)
            {
                var child = _docObj.transform.GetChild(i).gameObject;
                DocumentPool.Instance.ReturnObject(child);
            }

            // 마지막에 서류 자체 반환
            DocumentPool.Instance.ReturnObject(_docObj);
        }

        _currentObstacles.Clear();
        _obstacleObjs.Clear();
        _rejectObj = null;
        _docObj = null;
        Classification.Instance.obstacle = false;

        CreateDocument();
    }
    void Update()
    {
        if (IsInputDown(out Vector2 inputPos))
        {
            RaycastHit2D hit = Physics2D.Raycast(inputPos, Vector2.zero);

            if (hit.collider != null)
            {
                ObstacleController obstacle = hit.collider.GetComponent<ObstacleController>();
                if (obstacle != null)
                {
                    obstacle.ProcessHit();
                }
            }
        }
    }

    private bool IsInputDown(out Vector2 inputPos)
    {
        inputPos = Vector2.zero;

#if UNITY_EDITOR || UNITY_STANDALONE
        if (Input.GetMouseButtonDown(0))
        {
            inputPos = Camera.main.ScreenToWorldPoint(Input.mousePosition);
            return true;
        }
#elif UNITY_IOS || UNITY_ANDROID || UNITY_WEBGL
        if (Input.touchCount > 0 && Input.touches[0].phase == TouchPhase.Began)
        {
            inputPos = Camera.main.ScreenToWorldPoint(Input.touches[0].position);
            return true;
        }
#endif
        return false;
    }

}



2. InteractionUIController.cs

<hide/>
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class InteractionUIController : MonoBehaviour
{
    [SerializeField] private RectTransform _rectTransform;
    [SerializeField] private CanvasGroup _canvasGroup;
    [SerializeField] private Button _acceptButton;
    [SerializeField] private Button _negativeButton;
    [SerializeField] private Button _pauseButton;

    private void Awake()
    {
        //버튼 클릭이벤트 등록
        _acceptButton.onClick.AddListener(OnClickAcceptButton);
        _negativeButton.onClick.AddListener(OnClickNegativeButton);
        _pauseButton.onClick.AddListener(OnClickPauseButton);
    }

    public void OnClickAcceptButton()
    {
        Classification.Instance.confirm = true; //승인버튼 클릭시 서류 승인
        Classification.Instance.DocumentClassification(); // 서류 분류 메소드 호출
        AudioManager.Instance.SFX.PlayStamp();
        GameManager.Instance.GetDocumentController().ShowStamp(true);
    }

    public void OnClickNegativeButton()
    {
        Classification.Instance.confirm = false; //반려버튼 클릭시 서류 반려
        Classification.Instance.DocumentClassification(); // 서류 분류 메소드 호출
        AudioManager.Instance.SFX.PlayStamp();
        GameManager.Instance.GetDocumentController().ShowStamp(false);
    }

    public void OnClickPauseButton()
    {
        GameManager.Instance.PauseGame();
        UIManager.Instance.popupUIController.ShowPauseUI();
        AudioManager.Instance.SFX.PlayButtonClick();
    }
}
